Универсальный кабельный колодец

Универсальные кабельные колодцы (УКК) от «Трубного Завода» — это инженерные решения для монтажа и обслуживания силовых, оптических и слаботочных линий. Конструкция предусматривает быстрый доступ к соединениям без демонтажа основной части, что сокращает время ремонта на 30%.

Кольцевую жесткость SN8–SN16 (ГОСТ 54473-2011) для установки под автодорогами (класс нагрузки С250);
Абсолютную коррозионную стойкость в агрессивных средах (рН 2–13) и устойчивость к УФ-излучению;
Снижение трудозатрат на монтаж за счёт малого веса (до 75 кг) и стыковки методом «в раструб».
Решение оптимизировано для эксплуатации в экстремальных условиях: работает при температурах от –60°C до +70°C, выдерживает давление грунта до 15 т/м². Срок службы — 50+ лет без обслуживания, что подтверждено испытаниями по ISO 13663.

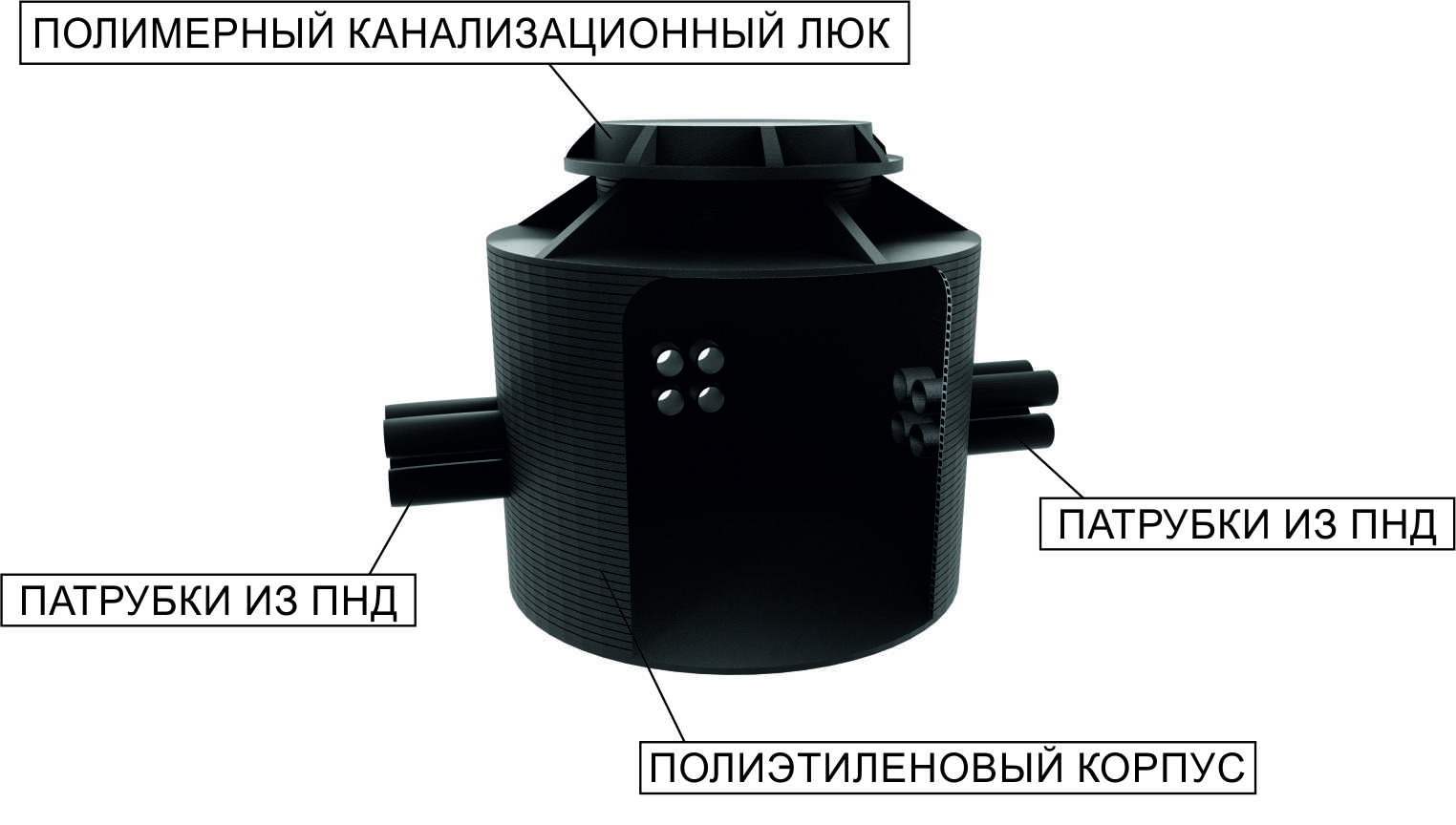

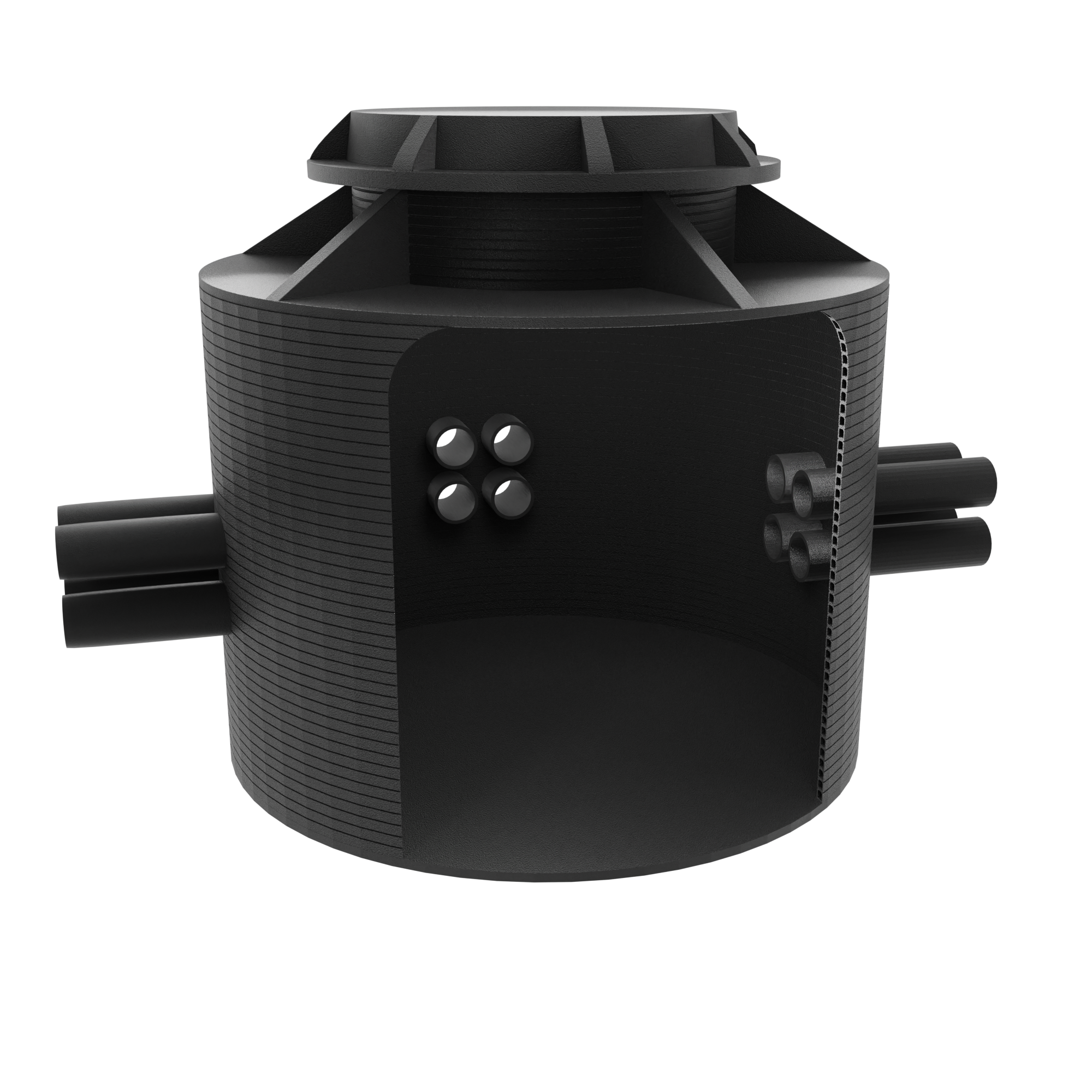

Универсальные кабельные колодцы имеют круглую форму и состоят из верхней крышки, средней части и основания. В средней части колодца размещаются отверстия для ввода кабелей, а на основании – специальные направляющие для их правильного расположения и фиксации. Универсальный кабельный колодец может использоваться для прокладки электрических, телекоммуникационных, сигнальных, оптических и других типов кабелей, что делает его универсальным решением для различных инженерных систем.

Диаметр труб в зависимости от диаметра кабеля

Количество патрубков в одну сторону

Подбор типового колодца

Наружный диаметр, мм	Минимальный внутренний диаметр, мм	Минимальный диаметр кабеля, мм	Максимальный диамктр кабеля, мм
50	37	11,1	24,7
63	47	14,1	31,3
75	56	16,8	37,3
90	67	20,1	44,7
110	82	24,6	54,7
125	94	28,2	62,7
140	106	31,8	70,7
160	120	36	80
180	135	40,5	90
200	150	45	100

Диаметр патрубка	Тип 1	Тип 2	Тип 3	Тип 4	Тип 5	Тип 6
50	6	10	13	16	19	23
63	6	10	11	14	18	20
75	6	6	10	14	16	18
90	4	6	7	8	10	13
110	4	5	6	8	10	12
125	3	4	6	7	9	11
140	3	4	5	7	8	10
160	3	4	5	6	8	9
200	2	3	4	5	7	8
225	2	3	4	5	6	7
250	2	3	4	4	6	7
280	2	2	3	4	5	6

Наименование	Диаметр колодца	Высота рабочей части	Общая высота колодца
Тип 1	800	37	11,1
Тип 2	1000	47	14,1
Тип 3	1300	56	16,8
Тип 4	1600	67	20,1
Тип 5	2000	82	24,6
Тип 6	2400	94	28,2
